      mos管封裝TO-252引腳圖-貼片to252mos管封裝尺寸






      • 發布時間：2019-09-20 17:26:20
        •


      • 來源：
        •


      • 閱讀次數：次
        •







				TO-252 封裝形式腳位封裝技術介紹

      MOS管的引腳，G、S、D分別代表什么


      G：gate 柵極S：source 源極D：drain 漏極


      MOS管是金屬(Metal)—氧化物(Oxid)—半導體(Semiconductor)場效應晶體管。市面上常有的一般為N溝道和P溝道。N溝道的電源一般接在D，輸出S，P溝道的電源一般接在S，輸出D

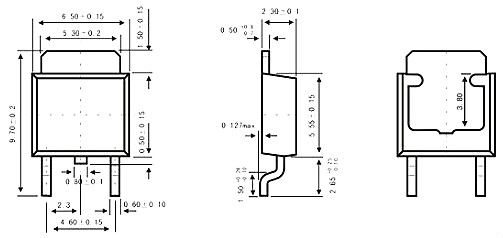

mos管封裝TO-252


      封裝TO-252引腳圖


      芯片封裝流行的還是雙列直插封裝，簡稱DIP(Dual ln-line Package)。DIP封裝在當時具有適合PCB(印刷電路板)的穿孔安裝，具有比TO型封裝易于對PCB布線以及操作較為方便等一些特點，其封裝的結構形式也很多，包括多層陶瓷雙列直插式DIP，單層陶瓷雙列直插式DIP，引線框架式DIP等等。常用于功率晶體管、穩壓芯片的封裝。

mos管封裝TO-252

烜芯微專業制造二三極管,MOS管，20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
