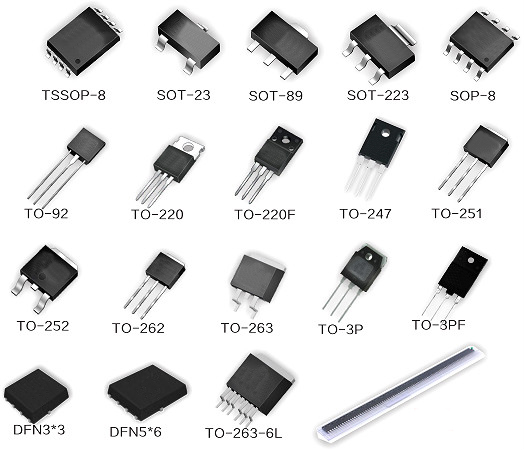

常遇到MOS管Vgs電壓過大會損壞管子，但是從原理上看，似乎不然呀?
當vGS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，vGS增加時，吸引到P襯底表面層的電子就增多，當vGS達到某一數值 時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，形成反型層。
vGS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。
即N溝道MOS管在vGS
只有當vGS≥VT時，才有溝道形成。溝道形成以后，在漏——源極間加上正向電壓vDS，就有漏極電流產生。
但是Vgs繼續加大，比如IRFPS40N60K，
Vgs=100V時，
Vds=0和Vds=400V，兩種情況下，對管子功能帶來什么影響，若燒壞，原因和內部機理過程是怎樣的呢?
Vgs增大會減小Rds(on)減小開關損耗，但是同時會增大Qg，使得開啟損耗變大，影響效率
1)MOSFET 的GS 電壓經Vgg 對Cgs 充電而上升，到達維持電壓Vth，MOSFET 開始導電，
2)MOSFET 的DS 電流增加，Millier 電容在該區間內因DS 電容的放電而放電，對GS 電容的充電影響不大;
Qg=Cgs*Vgs, 但是電荷會持續積累。
3)MOSFET 的DS 電壓降至與Vgs 相同的電壓，Millier 電容大大增加，外部驅動電壓對Millier 電容進行充電，GS 電容的電壓不變，Millier 電容上電壓增加，而DS電容上的電壓繼續減小
4)MOSFET 的DS 電壓降至飽和導通時的電壓，Millier 電容變小并和GS 電容一起由外部驅動電壓充電，GS 電容的電壓上升
