磁場屏蔽
磁場屏蔽的機理——高導磁材料的低磁阻起磁分路作用，使屏蔽體內的磁場大大降低。
磁場屏蔽設計重點
1） 選用高導磁率材料。
2） 增加屏蔽體的壁厚。
3） 被屏蔽物不要緊靠屏蔽體。
4） 注意結構設計。
5） 對強用雙層磁屏蔽體。
電磁場屏蔽的機理
1） 表面的反射。
2） 屏蔽體內部的吸收。
2.3.2 材料對電磁屏蔽的效果
實際的電磁屏蔽體
產品內部的電磁兼容性設計

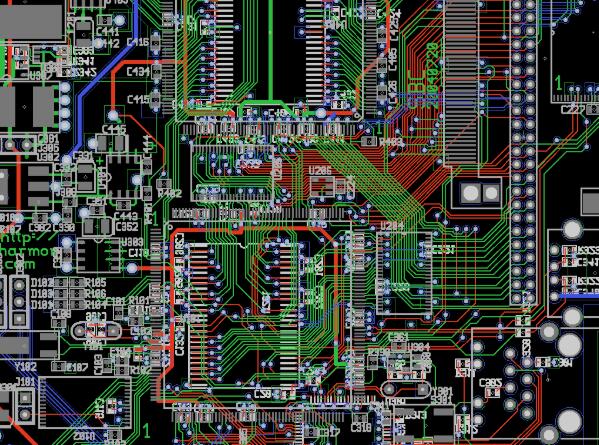

1 印刷電路板設計中的電磁兼容性
1.1 印刷線路板中的公共阻抗耦合問題 數字地與模擬地分開，地線加寬。
1.2 印刷線路板的布局
對高速、中速和低速混用時，注意不同的布局區域。
對低模擬電路和數字邏輯要分離。
1.3 印刷線路板的布線（單面或雙面板）
專用零伏線，電源線的走線寬度≥1mm。
電源線和地線盡可能靠近，整塊印刷板上的電源與地要呈“井”字形分布，以便使分布線電流達到均衡。
要為模擬電路專門提供一根零伏線。
為減少線間串擾，必要時可增加印刷線條間距離，在意安插一些零伏線作為線間隔離。
印刷電路的插頭也要多安排一些零伏線作為線間隔離。
特別注意電流流通中的導線環路尺寸。
如有可能在控制線（于印刷板上）的入口處加接R-C去耦，以便消除傳輸中可能出現的干擾因素。
印刷弧上的線寬不要突變，導線不要突然拐角(≥90度)。
1.4 對在印刷線路板上使用邏輯電路有益建議
凡能不用高速邏輯電路的就不用。
在電源與地之間加去耦電容。
注意長線傳輸中的波形畸變。
用R-S觸發的作按鈕與電子線路之間配合的緩沖。
1.4.1 邏輯電路工作時，所引入的電源線干擾及抑制方法
1.4.2 邏輯電路輸出波形傳輸中的畸變問題
1.4.3 按鈕操作與電子線路工作的配合問題
1.5 印刷線路板的互連 主要是線間串擾，影響因素：
直角走線
屏蔽線
阻抗匹配
長線驅動
2 開關電源設計中的電磁兼容性
2.1 開關電源對電網傳導的騷擾與抑制
騷擾來源：
①非線性流。
②初級電路中功率晶體管外殼與散熱器之間的容光煥發性耦合在電源輸入端產生的傳導共模噪聲。
抑制方法：
①對開關電壓波形進行“修整”。
②在晶體管與散熱器之間加裝帶屏蔽層的絕緣墊片。
③在市電輸入電路中加接電源濾波器。
2.2 開關電源的輻射騷擾與抑制
注意輻射騷擾與抑制
抑制方法：
①盡可能地減小環路面積。
②印刷線路板上正負載流導體的布局。
③在次線整流回路中使用軟恢復二極管或在二極管上并聯聚酯薄膜電容器。
④對晶體管開關波形進行“修整”。
2.3 輸出噪聲的減小
原因是二極管反向電流陡變及回路分布電感。二極管結電容等形成高頻衰減振蕩，而濾波電容的等效串聯電感又削弱了濾波的作用，因此在輸出改波中出現尖峰干擾解決辦法是加小電感和高頻電容
