單片機常用負壓產生電路
下圖是一個非常簡單的負壓產生電路，所使用原件少。使用的時候，只需要提供一個1KHz左右的方波就可以了，但是這個電路的帶負載能力很弱。
分析如下：

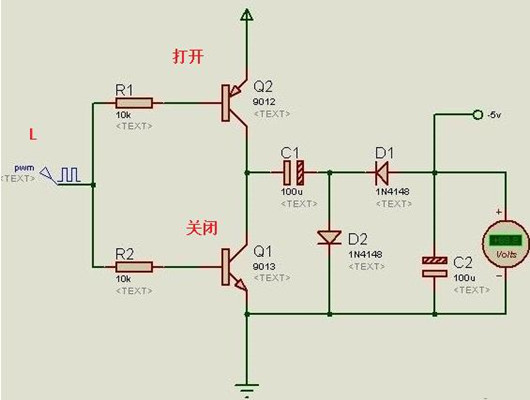

當PWM為低電平時，Q2打開，Q1關閉，VCC通過Q2給C1充電，充電回路是VCC-Q2-C1-D2-GND。C1上左正右負。

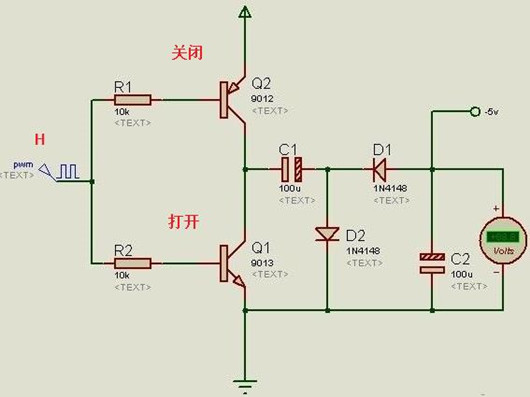

當PWM為低電平時，Q2關閉，Q1打開，C1開始放電，放電回路是C1-C2-D1，這實際上也是對C2進行充電的過程。C2充好電后，下正上負，如果VCC的電勢為5點幾伏，就可以輸出-5V的電壓了。
