      MOS管的導通特性介紹

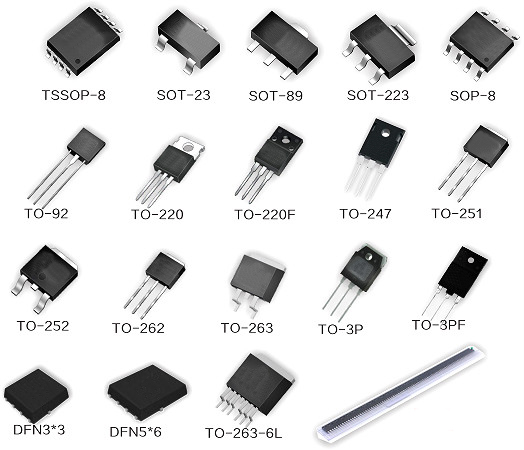

      MOS管 導通特性
      MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor,金屬-氧化層半導體場效應晶體管)是電子工程中不可或缺的重要元件,其導通特性對電路設計和性能優化具有關鍵影響。以下將詳細闡述MOS管的導通特性,涵蓋其基本結構、導通條件、導通過程、寄生電容影響、溫度影響以及應用領域等方面。
      一、MOS管的基本結構
      MOS管主要由柵極(G)、源極(S)、漏極(D)和它們之間的絕緣層(通常為二氧化硅)構成。這種結構使得MOS管能夠通過控制柵極與源極之間的電壓(Vgs?)來調節源極與漏極之間的導電溝道,從而實現電路的開關或放大功能。
      二、導通條件
      MOS管的導通條件與其類型(N溝道MOS管或P溝道MOS管)以及柵極電壓(Vgs?)與閾值電壓(Vgs(th)?)的關系密切相關。
      N溝道MOS管(NMOS):
      NMOS管的導通條件是柵極電壓(Vg?)高于源極電壓(Vs?),且二者之間的壓差(Vgs?)大于閾值電壓(Vgs(th)?)。當Vgs?>Vgs(th)?時,NMOS管的柵極下方會形成反型層(N型溝道),使源極和漏極之間導通。
      P溝道MOS管(PMOS):
      PMOS管的導通條件是源極電壓(Vs?)高于柵極電壓(Vg?),且二者之間的壓差(Vs−g?)大于閾值電壓(Vgs(th)?)。當Vs−g?>Vgs(th)?時,PMOS管的柵極下方會形成反型層(P型溝道),使源極和漏極之間導通。
      三、導通過程
      MOS管的導通過程可以分為多個階段,每個階段都伴隨著電壓和電流的變化。
      截止區:
      當Vgs?<Vgs(th)?時,MOS管處于截止狀態,源極和漏極之間幾乎不導電,漏極電流(Id?)幾乎為零。
      線性區:
      隨著Vgs?逐漸增大至接近Vgs(th)?,MOS管進入線性區。此時,漏極電流(Id?)隨Vgs?的增大而線性增加,但源極和漏極之間的電壓降(Vds?)保持不變(等于外加電壓)。
      飽和區(恒流區):
      當Vgs?繼續增大至某一值(通常稱為米勒平臺電壓Vp?)時,MOS管進入飽和區。此時,漏極電流(Id?)達到最大值并保持不變,而Vds?開始逐漸下降。在飽和區內,MOS管具有類似于開關的特性,其輸出特性曲線近似為一條水平線。
      可變電阻區:
      隨著Vgs?進一步增大,MOS管進入可變電阻區。此時,Vds?繼續下降直至接近零,而Id?保持最大值不變。在可變電阻區內,MOS管可以視為一個可變電阻器。
      四、寄生電容的影響
      MOS管在導通過程中會受到寄生電容的影響,這些寄生電容主要包括柵源電容(Cgs?)、柵漏電容(Cgd?)和漏源電容(Cds?)。
      柵源電容(Cgs?):
      Cgs?限制了柵極電壓的變化速度,影響MOS管的開關速度,并在柵極驅動電路中引入額外的電流,增加功耗。
      柵漏電容(Cgd?):
      Cgd?也稱為反饋電容或密勒電容。在MOS管導通或截止過程中,Cgd?會引起柵極電壓的波動,即密勒效應,進一步減緩MOS管的開關速度,并可能導致電路不穩定。
      漏源電容(Cds?):
      在高頻應用中,Cds?可能與電路中的其他元件形成諧振回路,導致信號失真或振蕩。
      為了減小寄生電容對MOS管性能的影響,工程師通常采用優化MOS管的結構設計、選擇合適的柵極驅動電路以及采用高頻補償技術等策略。
      五、溫度的影響
      溫度是影響MOS管導通特性的另一個重要因素。
      閾值電壓的變化:
      隨著溫度升高,MOS管內部的載流子濃度增加,導致閾值電壓降低。這意味著在相同的柵極電壓下,MOS管更容易導通。然而,過低的閾值電壓可能導致MOS管在不需要時意外導通,引發電路故障。
      導通電阻的變化:
      隨著溫度升高,MOS管溝道中的載流子遷移率可能降低,導致導通電阻增加。這會增加MOS管的功耗并降低其效率。
      為了應對溫度對MOS管導通特性的影響,工程師通常在電路設計中考慮溫度補償措施,如使用負溫度系數的元件來抵消MOS管閾值電壓的變化,或采用熱敏電阻等元件來監測和調節電路的工作溫度。
      六、應用領域
      MOS管因其高性能和可靠性而廣泛應用于各種電子系統中。
      數字電路:
      在數字電路中,MOS管常被用作開關元件來構建邏輯門電路(如與門、或門、非門等)。通過控制MOS管的導通和截止狀態,可以實現數字信號的傳輸和處理。
      模擬電路:
      在模擬電路中,MOS管可用于構建放大器、濾波器、振蕩器等電路。由于其高輸入阻抗和低噪聲特性,MOS管在模擬信號處理中具有獨特優勢。
      功率電子:
      在功率電子領域,MOS管常被用作開關元件來構建逆變器、整流器、DC-DC轉換器等電路。通過控制MOS管的導通和截止狀態,可以實現電能的轉換和分配。
      微處理器和集成電路:
      在現代微處理器和集成電路中,MOS管是構成基本邏輯單元(如晶體管、觸發器、寄存器等)的關鍵元件。通過大量MOS管的相互連接和配合工作,可以實現復雜的計算和控制功能。
