在電子電路領域，信號放大是眾多應用的關鍵環節，而差分放大電路憑借其獨特的放大特性，成為信號處理、通信、數據采集等領域的核心組件。差分放大電路的主要作用是放大兩個輸入信號的電壓差，同時有效抑制共模噪聲，顯著提高信噪比。下面將深入探討差分放大電路的工作原理、能放大的信號類型以及實際應用中的重要場景。
一、差分放大電路的工作原理
差分放大電路是一種專門用于放大輸入信號電壓差的電路，它由兩個對稱的放大器組成，通常采用雙極型晶體管（BJT）或金屬氧化物半導體場效應晶體管（MOSFET）構建。該電路的核心特點是只放大兩個輸入端的電壓差，而對兩者的共模信號（即輸入信號同時變化的部分）具有良好的抑制作用。
數學表達式如下：
Vout=A×(Vin+ −Vin−)
其中，Vout代表輸出電壓，A 為電路的放大倍數，Vin+和Vin−分別是兩個輸入端的信號電壓。放大倍數的大小受電路元件的參數（如晶體管增益、電阻匹配度等）影響，可通過合理設計調整放大倍數，以滿足不同應用的需求。
二、差分放大電路能放大哪些信號？
1. 微弱模擬信號
許多傳感器（如壓力傳感器、溫度傳感器、加速度計等）輸出的信號非常微弱，且容易受到外界干擾。差分放大電路能夠有效增強這些信號，使其便于后續處理，同時消除外部噪聲干擾，提高測量精度。
2. 音頻和視頻信號
在音頻設備和視頻處理系統中，差分放大電路可用于放大傳輸過程中的微弱信號，并減少電磁干擾（EMI）。許多高端音頻設備、麥克風前置放大器以及專業級視頻傳輸設備中，都采用差分放大技術來提升信號質量。
3. 通信系統中的差分信號
在無線通信、有線網絡以及光通信系統中，信號常以差分方式傳輸，以減少共模噪聲和電磁干擾。例如，USB、LVDS（低壓差分信號）和RS-485總線等均采用差分信號進行傳輸，而差分放大電路可在接收端對信號進行放大，以保證數據完整性。
4. 高精度測量信號
在實驗室儀器和工業測量系統中，例如示波器、電流檢測電路和高精度ADC（模數轉換器）前端，通常需要放大極低幅度的信號。差分放大電路能夠提供高信噪比的輸出，減少測量誤差，提高測量的精度和可靠性。
5. 高速數字信號
在高速數字電路中，如FPGA、DSP、微控制器等設備的輸入輸出接口，差分放大電路可以用于放大和調整高速數字信號，以提高信號質量并降低誤碼率。例如，在DDR存儲器接口中，時鐘信號通常采用差分傳輸，并通過差分放大電路進行處理。
三、差分放大電路的實際應用
1. 傳感器信號放大
在醫療、工業自動化和環境監測領域，許多傳感器的輸出信號為微弱的差分信號，如心電信號（ECG）、血氧檢測信號、氣體傳感器信號等。差分放大電路能夠有效提高這些信號的幅度，同時濾除外界干擾。
2. 音頻功率放大
許多高保真（Hi-Fi）音響系統和專業錄音設備使用差分放大電路來增強音頻信號，減少噪聲干擾，保證音質的純凈度。
3. 無線通信和數據傳輸
在無線通信系統中，接收端的信號通常比較微弱，差分放大電路能夠有效放大接收到的差分信號，提高數據傳輸質量，減少誤碼率。
4. 工業測控設備
差分放大電路常用于工業控制系統，如電機控制、自動化生產線、遠程測量設備等，能夠放大測量信號并提高系統的抗干擾能力。
5. 科學研究和實驗儀器
許多精密實驗儀器，如電子顯微鏡、高精度示波器、微弱信號檢測設備等，均依賴于差分放大電路來獲取微小信號，并保證數據的精確性。
結論
差分放大電路憑借其優秀的信號放大能力和抗干擾特性，被廣泛應用于各種電子設備中，尤其適用于微弱信號的放大、共模噪聲抑制以及數據傳輸的優化。從傳感器信號放大到音視頻處理，從無線通信到工業測量，差分放大電路在各個領域發揮著不可或缺的作用。隨著電子技術的發展，該電路將在未來的高精度測量、高速數據處理和智能設備應用中扮演更重要的角色。

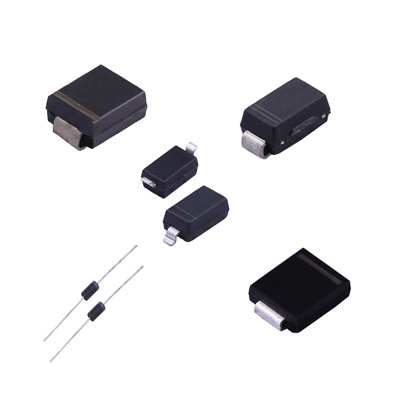

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
